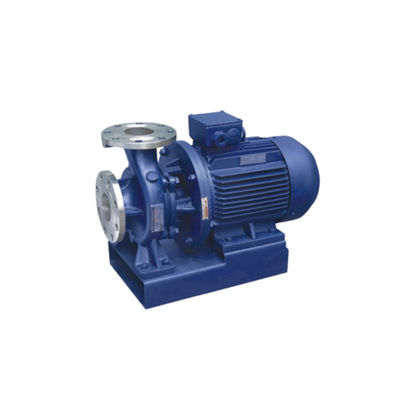

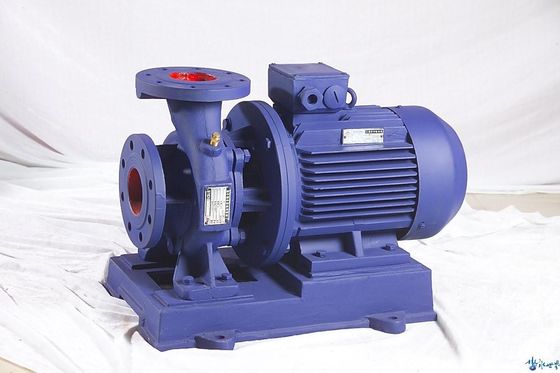

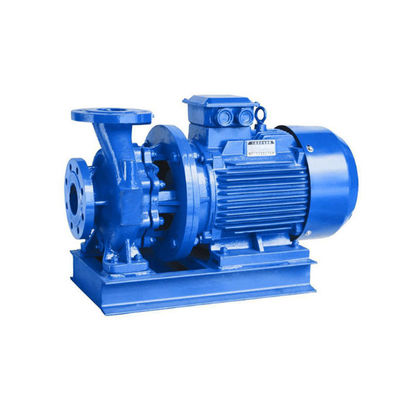

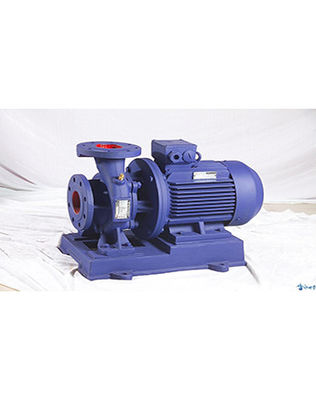

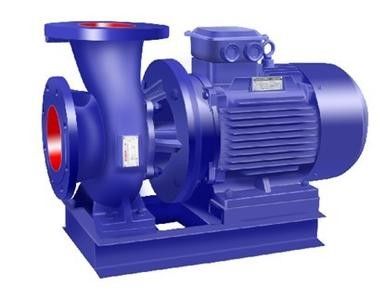

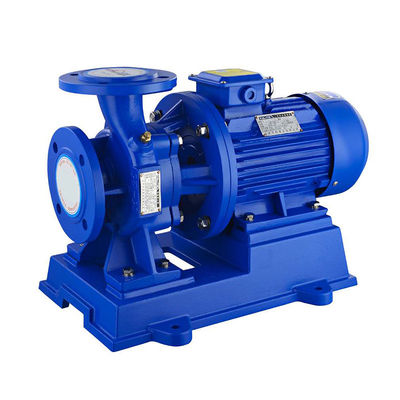

پمپ مکش قطب افقی ISW پمپ موتور تک مرحله ای
مقدمه:
1. پمپ مکش افقی ISW یک مرحله لوله کشی پمپ موتور monoblock یک محصول بسیار موثر صرفه جویی در انرژی است که توسط Ronda طراحی شده است.
2.عملکرد پایدار، سر و صدای کم، تمرکز بالای اجزای موجود در موتور، استفاده از لاغرهای کم سر و صدا، بهترین تعادل دینامیکی و استاتیکهیچ ارتعاشی در زمان اجرا و محیط زیست در نتیجه بهبود می یابد.
3. هیچ نشت. گره به طور مکانیکی با مواد قابل پوشیدن آلیاژ کاربید مهر و موم شده است، حل شدن نشت جدی مهر و موم پر کردن یک پمپ سانتریفیوژافزایش مدت زمان و اطمینان از تمیز و مرتب بودن محل کار.
4به طور گسترده ای در صنایع و شهرها استفاده می شود، آب رسانی و تخلیه، ساختمان های بلند، آب رسانی تقویت کننده، آبیاری باغ ها، تقویت کننده آتش نشانی، آب رسانی از راه دور، سیستم های گرمایش،تقویت کننده دایره ای از آب سرد و گرم در حمام و همچنین در رقابت تجهیزات.
5پمپ، با توجه به شرایط عملیاتی محل کار، می تواند عمودی، افقی و غیره و همچنین با توجه به الزامات جریان و ضربه،نصب موازی و/یا سری برای افزایش جریان و محرک مورد نیاز.
6محدوده جريان از 1.1 تا 1400 متر است3/h و محدوده ضربه 8-160m و وجود دارد نوع پایه، نوع دور زدن، نوع برش ABC و غیره و برای هر جریان مختلف و دمای، IRG / IRGB / پمپ آب گرم ISWR،پمپ شیمیایی IHG/IHGB/ISWH و پمپ روغن YG/YGB/ISWB و غیرهمحصولات سری از همان نوع و داده های خاصیت یکسان طراحی و ساخته شده اند.
جزئیات محصول:
| اصل کار: | سانتریفیوژ |
| کاربردهای اصلی: | آب (نفت، مواد شیمیایی، با ما تماس بگیرید) |
| راننده: | موتور الکتریکی |
| مشخصات قدرت: | 220V/240V380/415V سه فاز؛ 50hz/60hz |
| حداکثر دمای مایع مجاز: | 100°C (212°F) |
| نوع اتصال: | فلنج |
| پوشش: | آهن ریخته، فولاد ضد زنگ |
| محرک: | آهن ریخته، فولاد ضد زنگ، برنز |
| نوع مهر و موم گودال: | مهر و موم مکانیکی |
| حداکثر قدرت راننده: | 250KW ((340HP) |
| حداکثر کالیبر: | ۵۰۰ میلیمتر (۲۰ اینچ) |
| حداکثر فشار سمت تخلیه: | 1.6MPa ((16bar) |
| حداکثر سر: | 160 متر ((524.8 فوت) |
| محدوده سرعت جریان: | 1.1-2400 متر3/h ((4.8-10560US.GPM) |
| نوع پمپ: | آب، نوع آب گرم، نوع روغن، نوع شیمیایی |
داده های عملکرد:
| مدل | ظرفیت | سر | قدرت | سرعت | اِف | (NPSH) r | وزن | |
| (m3/h) | (L/s) | (m) | (KW) | (r/min) | (٪) | (m) | (کیلوگرم) | |
| 15-80 | 1.1 | 0.3 | 8.5 | 0.18 | 2800 | 32.1 | 2.3 | 20 |
| 1.5 | 0.42 | 8 | ||||||
| 2 | 0.56 | 7 | ||||||
| 20 تا 110 | 1.8 | 0.5 | 16 | 0.37 | 2800 | 32.4 | 2.3 | 25 |
| 2.5 | 0.69 | 15 | ||||||
| 3.3 | 0.91 | 13.5 | ||||||
| 20 تا 125 | 1.8 | 0.5 | 21 | 0.75 | 2800 | 28.1 | 2.3 | 35 |
| 2.5 | 0.69 | 20 | ||||||
| 3.3 | 0.91 | 18.6 | ||||||
| 20 تا 160 | 1.8 | 0.5 | 33 | 1.5 | 2950 | 18.8 | 2.3 | 38 |
| 2.5 | 0.69 | 32 | ||||||
| 3.3 | 0.91 | 30 | ||||||
| 25 تا 110 | 2.8 | 0.78 | 16 | 0.55 | 2950 | 41.2 | 2.3 | 31 |
| 4 | 1.11 | 15 | ||||||
| 5.2 | 1.44 | 13.5 | ||||||
| 25 تا 125 | 2.8 | 0.78 | 20.5 | 0.75 | 2950 | 37.5 | 2.3 | 35 |
| 4 | 1.11 | 20 | ||||||
| 5.2 | 1.44 | 18 | ||||||
| 25 تا 125A | 2.5 | 0.39 | 17 | 0.75 | 2950 | 36.6 | 2.3 | 35 |
| 3.6 | 1 | 16 | ||||||
| 4.6 | 1.28 | 14.5 | ||||||
| 25 تا 160 | 2.8 | 0.78 | 33 | 1.5 | 2950 | 29.9 | 2.3 | 44 |
| 4 | 1.11 | 32 | ||||||
| 5.2 | 1.44 | 30 | ||||||
| 25-160A | 2.6 | 0.72 | 29 | 1.1 | 2950 | 29 | 2.3 | 40 |
| 3.7 | 1.03 | 28 | ||||||
| 4.9 | 1.36 | 26 | ||||||
| 32 تا 100 | 3.5 | 0.97 | 14.5 | 0.55 | 2950 | 45.9 | 2.3 | 35 |
| 4.5 | 1.24 | 12.5 | ||||||
| 5.3 | 1.47 | 11 | ||||||
| 32 تا 125 | 3.5 | 0.97 | 22 | 1.1 | 2950 | 42.2 | 2.3 | 38 |
| 5 | 1.39 | 20 | ||||||
| 6.5 | 1.8 | 18 | ||||||
| 32 تا 125A | 3.1 | 0.86 | 20 | 0.75 | 2950 | 41.2 | 2.3 | 37 |
| 4.5 | 1.25 | 16 | ||||||
| 5.8 | 1.61 | 10 | ||||||
| 32 تا 160 | 3.5 | 0.97 | 34 | 1.5 | 2950 | 32.8 | 2.3 | 49 |
| 4.5 | 1.25 | 32 | ||||||
| 6 | 1.67 | 26 | ||||||
| 32-160A | 3.5 | 0.97 | 26.5 | 1.1 | 2950 | 31.8 | 2.3 | 43 |
| 4.5 | 1.25 | 25 | ||||||
| 6 | 1.67 | 19 | ||||||
| 32-200 | 3.5 | 0.97 | 53 | 3 | 2950 | 23.8 | 2.3 | 68 |
| 4.5 | 1.25 | 50 | ||||||
| 5.5 | 1.53 | 45 | ||||||
| 32-200A | 3 | 1.08 | 43 | 2.2 | 2950 | 22.9 | 2.3 | 58 |
| 4 | 1.11 | 40 | ||||||
| 5 | 1.17 | 37 | ||||||
| .... | ||||||||
| 400 تا 300 | 820 | 228 | 23 | 90 | 1480 | 78.2 | 6 | 1450 |
| 1080 | 300 | 20 | ||||||
| 1300 | 361 | 16 | ||||||
| 400 تا 315 | 820 | 228 | 36.5 | 132 | 1480 | 81.1 | 6 | 1740 |
| 1080 | 300 | 32 | ||||||
| 1300 | 361 | 27 | ||||||
| 400 تا 450 | 1500 | 416.7 | 23 | 160 | 980 | 80.6 | 6.5 | 2420 |
| 2000 | 555.6 | 20 | ||||||
| 2400 | 666.7 | 15 | ||||||
| 400 تا 450A | 1400 | 388.9 | 20 | 132 | 980 | 79.3 | 6.5 | 1940 |
| 1860 | 516.7 | 17 | ||||||
| 2250 | 625 | 14 | ||||||
| 400 تا 500 | 1500 | 416.7 | 34 | 250 | 980 | 82.8 | 6.5 | 2980 |
| 2000 | 555.6 | 32 | ||||||
| 2400 | 666.7 | 27 | ||||||
| ۴۰۰ تا ۵۰۰A | 1400 | 388.9 | 30 | 200 | 980 | 81.9 | 6.5 | 2840 |
| 1860 | 516.7 | 28 | ||||||
| 2240 | 625 | 24 | ||||||
| 400-500B | 1300 | 361.1 | 26 | 160 | 980 | 80.9 | 6.5 | 2710 |
| 1750 | 486.4 | 24 | ||||||
| 2100 | 583.3 | 21 | ||||||
| 500 تا 300 | 1000 | 277.8 | 23 | 110 | 1480 | 81.7 | 6 | 1800 |
| 1200 | 333 | 20 | ||||||
| 1450 | 403 | 16 | ||||||
| 500 تا 315 | 1000 | 277.8 | 34.5 | 160 | 1480 | 80.9 | 6 | 2070 |
| 1200 | 333 | 32 | ||||||
| 1450 | 403 | 27 | ||||||
جدول پارامتر بالا فقط بخشی از کل است. برای اطلاعات بیشتر، لطفا به طور مستقیم با ما تماس بگیرید.
