معرفی:

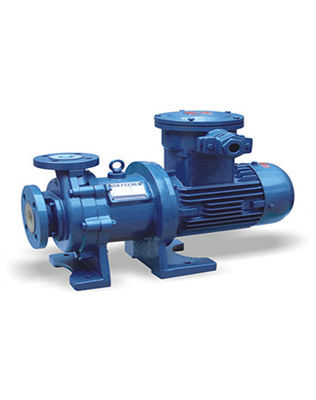

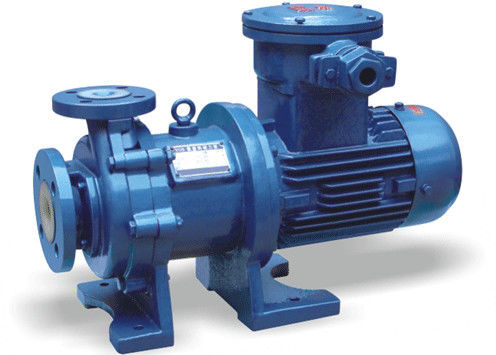

1. CQB-F ضد خوردگی پمپ گردش پمپ درایو مغناطیسی پمپ اسید پمپ انتقال مرطوب قطعات از PTFE ساخته شده است، آن را با مقاومت در برابر خوردگی قوی، استحکام مکانیکی قوی و بدون پیری و تجزیه سم است.
2. پمپ مغناطیسی مخصوص انواع مایعات شیمیایی بدون جامد یا فیبر است، درست مانند اسید سولفوریک، اسید نیتریک، سود سوزآور و غیره.
3. این پمپ اسید انتقال دارای طراحی خاصی است که بدون محور مکانیکی نشتی ندارد.
4. به طور گسترده در صنعت پتروشیمی، کارخانه اسید / قلیایی، متالورژی فلزات غیر آهنی، ترشی در ساخت خودرو، جداسازی خاکی کمیاب، آفت کش ها / رنگ / دارو / صنعت کاغذ سازی، صنعت صفحه الکتریکی / رادیو و غیره استفاده می شود.
جزئیات محصول:
| اصل کار: | گریز از مرکز، مغناطیسی |
| برنامه های اصلی: | شیمیایی، آب |
| راننده: | موتور الکتریکی |
| مشخصات برق: | 220/380/415 ولت 3 فاز;110/220/240 ولت 1 فاز;50 هرتز / 60 هرتز |
| حداکثر دمای مجاز سیال: | 100 درجه سانتیگراد (212 درجه فارنهایت) |
| نوع اتصال: | فلنج، نخ |
| موقعیت نصب: | افقی |
| جنس بدنه/قطعات داخلی: | چدن با روکش PTFE |
| نوع مهر و موم شفت: | آب بندی استاتیک |
| حداکثر امتیاز درایو: | 18.5 کیلووات (25 اسب بخار) |
| حداکثر DN ورودی/خروجی: | 100 میلی متر (4 اینچ) / 80 میلی متر (3 اینچ) |
| حداکثر فشار سمت تخلیه: | 0.32MPa (3.2bar) |
| حداکثر سر: | 32 متر (105 فوت) |
| محدوده سرعت جریان: | 1.8-100m3/h (7.9-440 US.GPM) |
داده های عملکرد:
| مدل | ورودی | پریز | ظرفیت | سر | NPSH | قدرت موتور | ولتاژ |
| (میلی متر) | (میلی متر) | (m3/h) | (متر) | (متر) | (KW) | (V) | |
| CQB15-10-85F | 15 | 10 | 1.8 | 8 | 6 | 0.12 | 220/380 |
| CQB20-15-105F | 20 | 15 | 3 | 12 | 6 | 0.37 | 220/380 |
| CQB32-25-125F | 32 | 25 | 3.2 | 20 | 5 | 0.75 | 380 |
| CQB32-25-145F | 32 | 25 | 3.2 | 25 | 6 | 0.75 | 380 |
| CQB40-32-115F | 40 | 32 | 6.3 | 15 | 5 | 0.75 | 380 |
| CQB40-32-145F | 40 | 32 | 6.3 | 25 | 3.5 | 1.5 | 380 |
| CQB40-32-160F | 40 | 32 | 6.3 | 32 | 3.5 | 2.2 | 380 |
| CQB50-40-125F | 50 | 40 | 12.5 | 20 | 4 | 2.2 | 380 |
| CQB50-40-160F | 50 | 40 | 12.5 | 32 | 4 | 3 | 380 |
| CQB65-50-125F | 65 | 50 | 25 | 20 | 4 | 3 | 380 |
| CQB65-50-160F | 65 | 50 | 25 | 32 | 4 | 5.5 | 380 |
| CQB80-65-125F | 80 | 65 | 50 | 20 | 4 | 7.5 | 380 |
| CQB80-65-160F | 80 | 65 | 50 | 32 | 4 | 11 | 380 |
| CQB100-80-125F | 100 | 80 | 100 | 20 | 4 | 11 | 380 |
| CQB100-80-160F | 100 | 80 | 100 | 32 | 4 | 18.5 | 380 |
| توجه: از CQB32-25-125F تا CQB100-80-160F در جدول را می توان به EP مجهز کرد | |||||||
