خلاصه محصولات

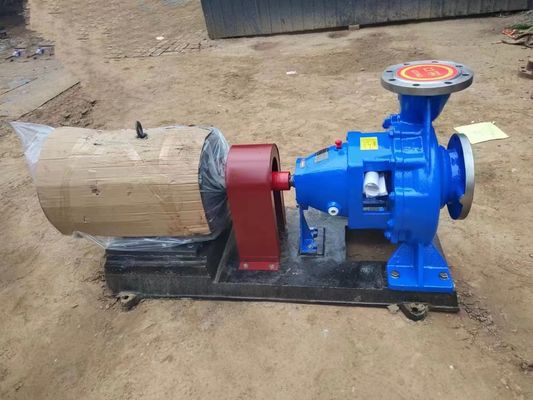

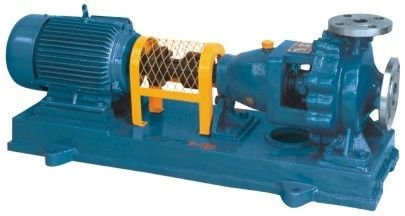

پمپهای سانتریفیوژ شیمیایی IH پمپهای سانتریفیوژ تک مرحله ای، تک مکش و کانتیلیور هستند که مطابق با استاندارد بین المللی با طراحی فرآیند غیر فلزی تولید می شوند.IH یک تولید انرژی کارآمد به جای پمپ مقاوم در برابر خوردگی F استIH پمپ سانتریفیوژ شیمیایی مناسب برای حمل مایع بدون ذرات جامد، خوردنی و لزگی مشابه آب است.دمای متوسط بین -20 درجه سانتیگراد و 105 درجه سانتیگراد استپمپ های IH به طور گسترده ای در صنایع شیمیایی، نفت، برق، متالورژیک، کاغذی، دارویی،صنایع غذایی و غیره. با مزایای زیادی مانند مقاومت در برابر خوردگی، مقاومت در برابر سایش، مقاومت در برابر دمای بالا، قدرت مکانیکی بالا، عملکرد پایدار، ساختار پیشرفته و منطقی،عملکرد محکم و قابل اطمینان مهر، جداسازی و تعمیر آسان، عمر طولانی و غیره
IH سانتریفیوژ شیمیایی دارای 33 مدل اساسی و حدود 22 مدل دو سرعت است ((2900r / دقیقه 1450r / دقیقه). پس از برش و تغییر شکل قطر چرخ دار مدل های A / B ،مجموع تولیدات به 112 مشخصات می رسد..
محدوده عملکرد
| 型 号 | ¥ 额定转速n=2900r/min | ¥ 额定转速n=1450r/min | ||||
| 流量Q ((m3/h) | 扬 程 H (m) | 电机功率 (KW) | 流 量 Q ((m3/h) | 扬 程 (m) | 电机功率 (KW) | |
| IH40-32-125 | 6.3 | 20 | 1.5 | 3.2 | 5 | 0.55 |
| IH40-32-160 | 32 | 3 | 8 | 0.55 | ||
| IH40-32-200 | 50 | 5.5 | 12.5 | 1.1 | ||
| IH40-32-250 | 80 | 11 | 20 | 2.2 | ||
| IH50-32-125 | 12.5 | 20 | 3 | 6.3 | 5 | 0.55 |
| IH50-32-160 | 32 | 4 | 8 | 0.55 | ||
| IH50-32-200 | 50 | 7.5 | 12.5 | 1.5 | ||
| IH50-32-250 | 80 | 15 | 20 | 2.2 | ||
| IH65-50-125 | 25 | 20 | 3 | 12.5 | 5 | 0.55 |
| IH65-50-160 | 32 | 5.5 | 8 | 0.75 | ||
| IH65-40-200 | 50 | 11 | 12.5 | 1.5 | ||
| IH65-40-250 | 80 | 18.5 | 20 | 3 | ||
| IH65-40-315 | 125 | 30 | 32 | 5.5 | ||
| IH80-65-125 | 50 | 20 | 5.5 | 25 | 5 | 0.75 |
| IH80-65-160 | 32 | 11 | 8 | 1.5 | ||
| IH80-50-200 | 50 | 15 | 12.5 | 2.2 | ||
| IH80-50-250 | 80 | 30 | 20 | 4 | ||
| IH80-50-315 | 125 | 45 | 32 | 7.5 | ||
| IH100-80-125 | 100 | 20 | 11 | 50 | 5 | 1.5 |
| IH100-80-160 | 32 | 15 | 8 | 2.2 | ||
| IH100-65-200 | 50 | 22 | 12.5 | 4 | ||
| IH100-65-250 | 80 | 37 | 20 | 5.5 | ||
| IH100-65-315 | 125 | 75 | 32 | 11 | ||
| IH125-100-200 | 200 | 50 | 45 | 100 | 12.5 | 7.5 |
| IH125-100-250 | 80 | 75 | 20 | 11 | ||
| IH125-100-315 | 125 | 75 | 32 | 18.5 | ||
| IH125-100-400 | / | / | / | 50 | 30 | |
| IH150-125-250 | / | / | / | 200 | 20 | 18.5 |
| IH150-125-315 | / | / | / | 32 | 30 | |
| IH150-125-400 | / | / | / | 50 | 45 | |
| IH200-150-250 | / | / | / | 400 | 20 | 37 |
| IH200-150-315 | / | / | / | 32 | 55 | |
| IH200-150-400 | / | / | / | 50 | 90 |
حجم جریان:6.3 تا 400 متر در ساعت
سر: 5 تا 125 متری
سرعت:2900r/min 1450r/min
قدرت:0.55-90KW
قطر ورودی:50-200mm
حداکثر فشار کاری:1.6MPa
عبارت مدل
IH 50 - 32 - 160 A IH پمپ سانتریفیوژ شیمیایی تک مرحله ای با یک مکش است؛50 برای قطر ورودی پمپ است؛32 برای قطر خروجی پمپ است؛160 برای قطر نامی چرخ دار (mm)"A" برای قطر بیرونی چرخ دار بعد از اولین برش است.
ویژگی های طراحی
ترکیب پمپ
پمپهای سانتریفیوژ شیمیایی سری IH محصولات طراحی مشترک توسط صنعت پمپ در سراسر کشور با توجه به استاندارد بین المللی ISO هستند. قطعات اصلی آنها پوشش پمپ، چرخدار، حلقه مهر، مغز چرخدار،پوشش پمپ، قطعات مهر و موم، پشتیبانی وسط، شاخه، قطعات تعلیق و غیره.
ساختار پمپ
پوشش پمپ بر روی پشتیبان وسط توسط یک بخیه ثابت می شود و با اتصال محفظه پمپ و بخیه در پشتیبان وسط محکم می شود.تخلیه شعاعی و پشتیبانی شده توسط نوع پا، و می تواند به طور مستقیم بر روی پایه نصب شود. قطعات تعلیق می توانند در پشتیبانی وسط توسط بخیه ثابت شوند و توسط براکت تعلیق بر روی پایه پشتیبانی شوند.اتصال تمدید برای جدا کردن راحت طراحی شده استهنگامی که پمپ نیاز به بررسی و تعمیر دارد، تنها قسمت های اتصال وسط از اتصال تمدید نیاز به جدا شدن، یعنی قطع قطعات روتور برای بررسی و تعمیر است.لوله های اتصال ورودی و خروجی، محفظه پمپ و موتور لازم نیست جدا شوند. این فرم ساختاری جهانی در جهان است.
جهت چرخش پمپ
پمپ به طور مستقیم توسط موتور از اتصال تمدید هدایت می شود.
نوع مهر و موم گودال پمپ
مهر و موم میله ای مهر و موم بسته بندی یا مهر و موم مکانیکی را اتخاذ می کند که می تواند با توجه به نیازهای مشتریان انتخاب شود.اجازه داده می شود که اندازه حفره مهر و موم را مطابق با ISO3069 و سایر انواع مهر و موم گودال مورد نیاز اتخاذ کنید..
مهر و موم بسته بندی: جعبه پر کردن در پوشش پمپ وجود دارد؛ مهر و موم بسته بندی نرم را اتخاذ کنید؛ آب با فشار خاصی می تواند برای مهر و موم، خنک سازی، روانکاری و تمیز کردن به جعبه پر کردن منتقل شود.
مهر و موم مکانیکی: مهر و موم مکانیکی یک طرفه و مهر و موم مکانیکی دو طرفه؛ آب با فشار خاصی می تواند به حفره مهر و موم برای شستشوی آب، مالیدن صورت و خنک کردن نیز منتقل شود.
