میکسر غوطه ور ضد درهم تنیدگی QJB مخازن غلیظ کننده لجن همزن با قدرت بالا با کربن القایی جریان مخلوط

میکسر غوطه ور ضد درهم تنیدگی QJB

بررسی اجمالی محصول
میکسر شناور ضد درهم تنیدگی QJB یک دستگاه اختلاط زیر آب با طراحی ویژه است که برای رسیدگی به مسائل رایج درهم‌تنیدگی و گرفتگی که توسط میکسرهای شناور معمولی در محیط‌های پیچیده مانند فاضلاب و لجن با آن مواجه می‌شود، ساخته شده است. از طریق طراحی ساختاری بهینه و سیستم انتقال نیرو، این تجهیزات عملکرد پایدار طولانی مدت زیر آب را تضمین می کند و به طور موثر به اختلاط، اختلاط و ارتقاء جریان مایع مایع دست می یابد. این یکنواختی متوسط ​​را در سراسر فرآیندهای تصفیه آب افزایش می دهد و شرایط عملیاتی ثابتی را برای مراحل تصفیه بعدی مانند هوادهی، ته نشینی و واکنش های بیوشیمیایی فراهم می کند. این دستگاه که مطابق با استانداردهای ایمنی و قابلیت اطمینان برای تجهیزات زیر آب طراحی شده است، سهولت نصب را با تعمیر و نگهداری مقرون به صرفه ترکیب می کند و آن را برای طیف گسترده ای از کاربردهای تصفیه آب شهری و صنعتی مناسب می کند.
2. شرایط عملیاتی
شرایط متوسط: مناسب برای تصفیه فاضلاب، لجن یا مایعات مخلوط حاوی جامدات معلق، الیاف، لخته ها و سایر ناخالصی ها. محدوده دمای متوسط ​​0 تا 40 درجه سانتی گراد، محدوده pH 6.0 تا 9.0، چگالی متوسط ​​نباید از 1100 کیلوگرم بر متر مکعب تجاوز کند، و غلظت جامدات معلق نباید از 5000 میلی گرم در لیتر تجاوز کند (محلول های سفارشی موجود برای شرایط عملیاتی خاص).
شرایط محیطی: تجهیزات باید در زیر آب کاملاً غوطه ور باشند، با دامنه عمق غواصی 1.0 تا 15 متر (قابل تنظیم بر اساس نیازهای واقعی). محیط کار باید عاری از ارتعاشات یا ضربه های قوی باشد و نباید حاوی گازهای خورنده یا مواد قابل اشتعال/منفجره باشد. منبع تغذیه سه فاز AC 380V/50Hz (قابل تنظیم برای ولتاژهای خاص)، با نوسانات ولتاژ بیش از 10% ولتاژ نامی نیست.
شرایط عملیاتی: تجهیزات باید در سطح مایع متوسط ​​مشخص شده کار کنند. شروع در حالت بدون بار (بدون غوطه ور شدن در محیط) ممنوع است. زمان کار مداوم نباید کمتر از 8000 ساعت در سال باشد و عملیات متناوب مجاز است (با فواصل شروع و توقف مطابق با مشخصات عملیاتی تجهیزات).
III. دامنه کاربرد
تصفیه آب شهری: مناسب برای مخازن هوادهی، مخازن بی هوازی، مخازن بدون اکسیژن، مخازن غلیظ کننده لجن و مخازن یکسان سازی در تصفیه خانه های فاضلاب شهری که برای مخلوط کردن فاضلاب با لجن فعال، جلوگیری از ته نشین شدن لجن و افزایش کارایی واکنش بیوشیمیایی استفاده می شود. همچنین می توان آن را برای مخلوط کردن همگن کیفیت آب در حوضه های حبس آب طوفان شهری استفاده کرد.
تصفیه آب صنعتی: سیستم های تصفیه فاضلاب برای صنایعی مانند صنایع شیمیایی، دارویی، چاپ و رنگرزی و فرآوری مواد غذایی از جمله تنظیم کیفیت آب و اختلاط در مرحله پیش تصفیه، اختلاط لجن در مخازن تصفیه بیوشیمیایی و حفظ گردش و یکنواختی در سیستم های آب چرخشی صنعتی را پوشش می دهد. همچنین می توان از آن برای اختلاط لجن و جلوگیری از ایجاد کیک در تصفیه لجن صنعتی استفاده کرد.
کاربردهای دیگر شامل اکسیژن رسانی و اختلاط گردشی در آبزی پروری (بهبود محیط های کشاورزی)، اختلال آب در بازسازی اکولوژیکی رودخانه و دریاچه (تقویت تبادل آب و مهار رشد جلبک) و اختلاط شیرابه در استخرهای تصفیه شیرابه دفن زباله است.
IV. اصل کار
میکسر شناور ضد درهم تنیدگی QJB-CR توسط یک موتور شناور تغذیه می شود که نیرو را از طریق یک کوپلینگ به واحد دنده کاهشی منتقل می کند. مکانیسم کاهش، چرخش پر سرعت موتور را به چرخش پروانه با سرعت کم و گشتاور بالا تبدیل می کند. پروانه دارای یک شکل کارآمد طراحی شده خاص است که هم نیروی رانش محوری و هم نیروی همزن شعاعی را در طول چرخش ایجاد می کند: رانش محوری مایع را در امتداد محور تجهیزات به حرکت در می آورد و جریان مستقیم آب را ایجاد می کند. در حالی که نیروی همزن شعاعی باعث ایجاد حرکت دایره ای در محیط اطراف می شود و باعث پراکندگی و اختلاط می شود.
در همین حال، طراحی ضد درهم‌تنیدگی یک نکته کلیدی فنی است: یک محافظ توری محافظ بین پروانه و محفظه موتور نصب شده است. این ساختار توری جریان روان مایع را تضمین می کند و در عین حال به طور مؤثری از ورود الیاف، مو و زباله های نوار مانند به شکاف بین پروانه و موتور جلوگیری می کند. علاوه بر این، لبه های تیغه های پروانه به طور ویژه صاف می شوند تا چسبندگی زباله به حداقل برسد. جهت و زاویه چرخش پروانه طوری طراحی شده است که یک جریان آب "نوع برش" ایجاد می کند و احتمال پیچیده شدن زباله ها در اطراف پروانه را کاهش می دهد. این طراحی عملکرد پایدار طولانی مدت تجهیزات را تضمین می کند و از مسائلی مانند اضافه بار برق و آسیب دستگاه ناشی از درهم تنیدگی جلوگیری می کند.
5. ساختار محصول
میکسر شناور ضد درهم تنیدگی QJB دارای طراحی یکپارچه زیر آب است که عمدتاً از اجزای اصلی زیر تشکیل شده است:
موتور شناور: یک موتور شناور سه فاز ناهمزمان استفاده می شود، با محفظه فولادی ضد زنگ (304 یا 316L، انتخاب شده با توجه به شرایط عملیاتی)، که مقاومت در برابر خوردگی و عملکرد آب بندی عالی را ارائه می دهد. موتور مجهز به دستگاه‌های داخلی محافظ در برابر گرمای بیش از حد و حفاظت جریان نشتی است که به طور خودکار منبع تغذیه را هنگامی که دمای موتور از مقدار نامی فراتر رفت یا نشتی رخ می‌دهد قطع می‌کند و ایمنی تجهیزات را تضمین می‌کند.
واحد کاهش دنده: از یک چرخ دنده سیاره ای یا ساختار کاهش دنده حلزونی استفاده می کند، با نسبت دنده طراحی شده با توجه به توان تجهیزات و الزامات اختلاط. این به طور موثر سرعت چرخش را کاهش می دهد و در عین حال گشتاور را افزایش می دهد و نیروی همزن کافی را برای پروانه تضمین می کند. اجزای داخلی با روان کننده تخصصی پر شده اند و عملکرد روانکاری و اتلاف گرما عالی را ارائه می دهند و در نتیجه عمر مفید را افزایش می دهند.

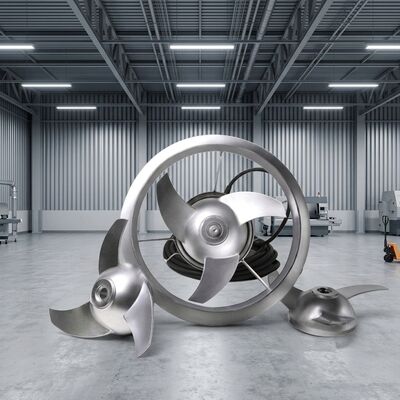

پروانه: پروانه از پلاستیک مهندسی تقویت شده (مانند PPO) یا فولاد ضد زنگ ساخته شده است که معمولاً دارای 3 تا 4 تیغه با طراحی ساده و متحرک است که مقاومت در برابر آب را کاهش می دهد و راندمان اختلاط را افزایش می دهد. پروانه از طریق یک اتصال کلید به شفت خروجی گیربکس متصل می شود و از نصب ایمن و جداسازی راحت اطمینان حاصل می کند.

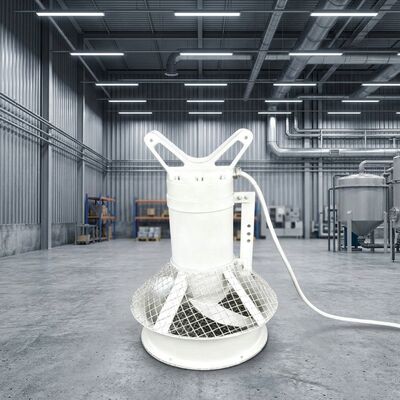

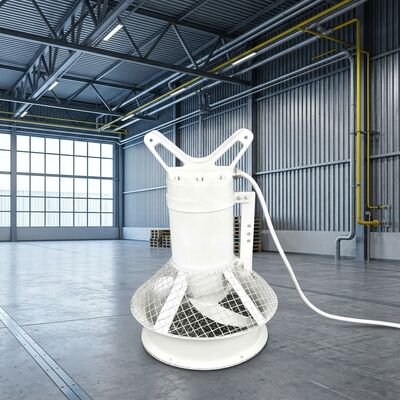

حفاظ ضد گره خوردگی: در سمت بیرونی پروانه قرار دارد و به طور ایمن به محفظه موتور متصل شده و از فولاد ضد زنگ ساخته شده است. فاصله توری با توجه به اندازه‌های معمول ناخالصی (معمولاً 10 میلی‌متر تا 20 میلی‌متر) طراحی شده است، و به طور مؤثری از ورود زباله‌های بزرگ به ناحیه پروانه جلوگیری می‌کند و در عین حال جریان آب نامحدود را امکان‌پذیر می‌کند. لبه‌های محافظ دارای ترانزیشن‌های گرد برای جلوگیری از خراش روی اپراتورها یا لوله‌ها هستند.
سیستم آب بندی: دارای ساختار دوگانه آب بندی که ترکیبی از مهر و موم های مکانیکی و مهر و موم روغن اسکلت است. مهر و موم مکانیکی از مواد سیلیکون کاربید-سیلیکون کاربید یا سیلیکون کاربید-گرافیت مقاوم در برابر خوردگی ساخته شده است که به طور موثری از ورود آب به داخل موتور جلوگیری می کند. مهر و موم روغن اسکلت به عنوان مهر و موم کمکی عمل می کند و قابلیت اطمینان آب بندی را بیشتر می کند و عملکرد طولانی مدت زیر آب را بدون نشتی تضمین می کند.

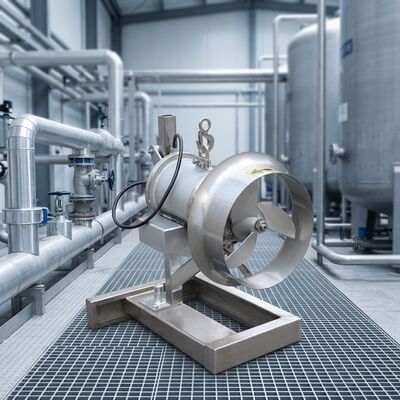

اجزای نصب و نصب: از جمله میله های راهنما، دستگاه های بالابر و صفحات پایه. میله های راهنما برای نصب و برداشتن تجهیزات استفاده می شود و پرسنل تعمیر و نگهداری را قادر می سازد تا به راحتی تجهیزات را با استفاده از دستگاه بالابر از زیر آب بلند کنند. صفحه پایه در پایین مخزن ثابت می شود تا از پایداری عملیاتی اطمینان حاصل شود و از جابجایی تجهیزات ناشی از ضربه جریان آب جلوگیری شود.
6. ویژگی ها و مزایای محصول
طراحی ضد درهم‌تنیدگی بسیار موثر برای عملکرد پایدارتر: با داشتن محافظ ضد درهم‌تنیدگی و طراحی پروانه بهینه‌شده، خطر درهم‌تنیدگی زباله در منبع را به میزان قابل توجهی کاهش می‌دهد. در مقایسه با میکسرهای شناور سنتی، میزان خرابی درهم تنیدگی بیش از 80 درصد کاهش می یابد، به حداقل رساندن زمان خرابی برای تمیز کردن و افزایش زمان کار مداوم.
راندمان اختلاط بالا و مصرف انرژی کمتر: طراحی کارآمد پروانه، همراه با یک نسبت دنده بهینه، نیروی همزن را به طور موثرتری متمرکز می کند و طیف وسیع تری از اختلاط متوسط ​​را در همان سطح قدرت ممکن می سازد و یکنواختی اختلاط را 15% تا 20% بهبود می بخشد. در همین حال، ادغام کارآمد موتور و گیربکس اتلاف انرژی را کاهش می دهد و در مقایسه با تجهیزات سنتی بین 10 تا 15 درصد صرفه جویی در انرژی بیشتر می شود.
بسیار مقاوم در برابر خوردگی و کاربرد گسترده: اجزای اصلی از مواد مقاوم در برابر خوردگی مانند فولاد ضد زنگ و پلاستیک های مهندسی تقویت شده ساخته شده اند که قادر به مقاومت در برابر رسانه های خورنده مختلف از جمله فاضلاب شهری و فاضلاب صنعتی هستند. این مواد استحکام بالا، مقاومت در برابر ضربه عالی و مقاومت در برابر پیری را ارائه می‌دهند و عمر مفیدی بین 8 تا 10 سال را در شرایط نگهداری عادی فراهم می‌کنند.
عملکرد ایمنی بالا و عملکرد راحت: موتور مجهز به چندین دستگاه محافظ داخلی برای جلوگیری از خطرات احتمالی مانند گرم شدن بیش از حد و نشت الکتریکی است. طراحی مدولار تجهیزات امکان جداسازی و تعویض آسان قطعات را فراهم می‌کند و پرسنل تعمیر و نگهداری را قادر می‌سازد تا بدون نیاز به آموزش گسترده، تعمیر و نگهداری معمول را انجام دهند. علاوه بر این، دستگاه در سطوح نویز کم (صدای زیر آب ≤60 دسی بل) کار می کند، که اختلالات محیطی را به حداقل می رساند.
سازگاری بالا و کاربرد انعطاف پذیر: این تجهیزات را می توان از نظر قدرت (0.75kW-37kW)، قطر پروانه (200mm-800mm) و عمق غوطه وری با توجه به ابعاد و ویژگی های متوسط ​​(مانند غلظت مواد معلق و ویسکوزیته) مخازن مختلف تصفیه، برآورده کردن نیازهای شخصی سازی شده در بخش های شهری، صنعتی، و کاربردی، سفارشی کرد. علاوه بر این، از عملیات مستقل یا کنترل هماهنگ چند واحدی پشتیبانی می کند و می تواند با سیستم کنترل PLC تصفیه خانه های آب برای عملیات خودکار ادغام شود.
