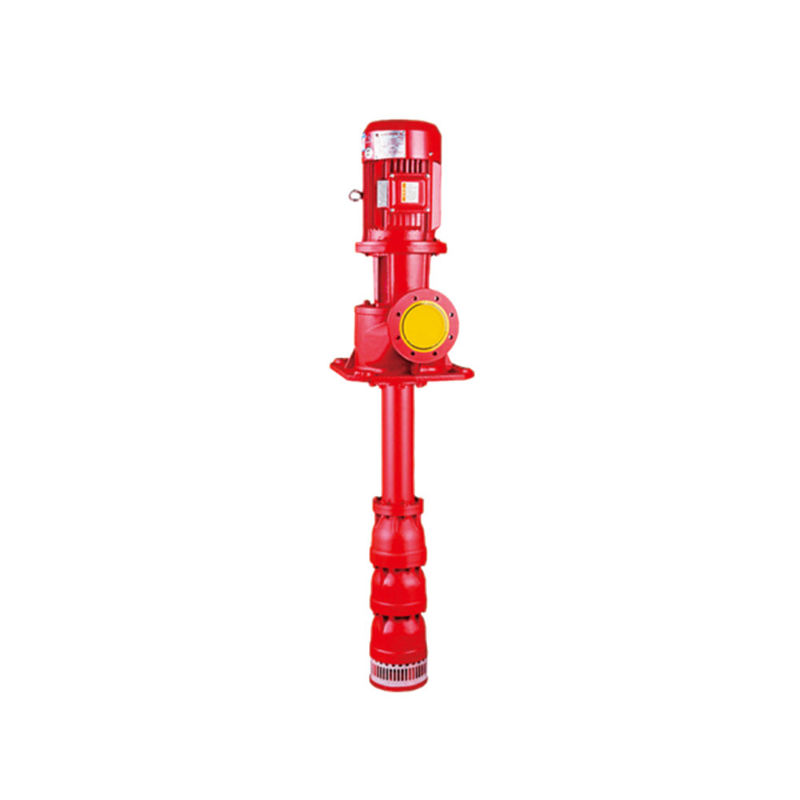

1460 دور در دقیقه 980 دور در دقیقه پمپ آتش سوزی شفت بلند شفت عمودی توربین پمپ آتش نشانی

پمپ آب آتشنشانی شفت بلند با کارایی بالا 2940/1460/980r/min برای حفاظت در برابر آتش صنعتی

معرفی مختصر

پمپ آتش نشانی چاه عمیق شفت بلند یک پمپ عمودی است که از پروانه و پوسته راهنما، لوله آب، شفت انتقال، پایه پمپ، موتور و سایر اجزای تشکیل شده است.پایه پمپ و موتور در قسمت بالایی سر چاه (یا استخر) قرار دارند.نیروی موتور از طریق محور محرک متمرکز با لوله بالابر به محور تیغه منتقل می شود که پروانه را برای ایجاد جریان و بالابر حرکت می دهد.

پمپ چاه عمیق محور طولانی یک تجهیزات پمپاژ و زهکشی پرکاربرد است که برای نیروگاه، کارخانه فولاد، معدن، صنایع شیمیایی، حفاظت از آتش، کارخانه آب، آبیاری کشاورزی و سایر صنایع مناسب است.

محدوده عملکرد (بر اساس نقطه طراحی)

جریان Q: 20-200 مترمکعب در ساعت

آسانسور h:30-165

توان n: 4-110kw

سرعت n: 2940، 1460، 980 دور در دقیقه

محیط پمپاژ باید شرایط زیر را داشته باشد:

دما نباید از 40 ℃ تجاوز کند، محتوای جامد (از نظر وزن) نباید بیشتر از 0.01٪ باشد، مقدار pH نرخ اسید-باز باید 6.5-8.5 باشد، محتوای سولفید هیدروژن نباید بیشتر از 1.5 میلی گرم در لیتر باشد، و هیچ روغنی نباید وجود داشته باشد.لطفاً در صورت تجاوز از الزامات رسانه ای فوق با ما تماس بگیرید.ما مجموعه کاملی از راه حل ها را داریم.

معرفی ساختار:

پمپ آتش نشانی چاه عمیق شفت بلند از سه قسمت تشکیل شده است: قسمت کار، قسمت لوله بالابر و قسمت چاه.

2.1.قسمت کاری

این قسمت از قطعات کار و قطعات فیلتر آب تشکیل شده است.قطعات کار از پوسته راهنما، پروانه، آستین مخروطی، یاتاقان پوسته و محور پروانه تشکیل شده است.پروانه از ساختار بسته است.پوسته ها توسط پیچ و مهره به یکدیگر متصل می شوند.پوسته راهنما و پروانه را می توان به حلقه سایش مجهز کرد.

2.2 لوله بالابر

این قسمت از لوله بالابر، محور انتقال، کوپلینگ و اجزای پشتیبانی تشکیل شده است.لوله بالابر توسط فلنج یا نخ لوله متصل می شود.جنس شفت انتقال فولاد 45 # یا فولاد ضد زنگ است.اگر قسمت یاتاقان شفت انتقال ساییده شده باشد، اگر لوله بالابر رزوه ای باشد، می توان محل نصب دو لوله کوتاه بالابر را تغییر داد و دوباره از آنها استفاده کرد.اگر لوله بالابر توسط فلنج متصل شده باشد، می توان با تغییر جهت بالا و پایین شفت انتقال، دوباره از آن استفاده کرد.یک حلقه قفل مخصوص در محل اتصال صندلی پمپ و لوله بالابر بالایی پمپ چاه عمیق با اتصال رزوه ای برای جلوگیری از افتادن لوله بالابر در نظر گرفته شده است.

2.3.قسمت بالای چاه

این قسمت از قطعات صندلی پمپ، موتور مخصوص پمپ چاه عمیق (موتور عمودی معمولی که مخصوص پمپ چاه عمیق طراحی شده است، زمانی که بیش از 400 کیلووات باشد)، شفت موتور، کوپلینگ و سایر قطعات تشکیل شده است.جعبه کنترل توزیع اختیاری، لوله خروجی، شیر ورودی و خروجی، گیج فشار، شیر چک، شیر دروازه و اتصال انبساط لاستیکی یا فولادی ضد زنگ.
