پمپ فاضلاب زیر آب QSP: با سیم مقاوم در برابر آب و جلوگیری از شن
مقدمه
پمپ غوطه ور پر از آب نوع QSP (پمپ غوطه ور QS) از دو قسمت تشکیل شده است: پمپ و موتور.
پمپ آب از چرخ دار، لوله راهنما (شکل راهنما) ، گره ورودی آب، خروجی آب و سایر قسمت ها تشکیل شده است. چرخ دار با یک آستین مخروطی یا کلید ثابت می شود.موتور غواصه ساختار پر از آب را اتخاذ می کندپیچ و تاب استاتور و هسته آهن به طور مستقیم در آب غوطه ور می شوند، عمدتا برای خنک سازی موتور و روانکاری بیئر های کششی استفاده می شود.پیچ و تاب استاتور موتور استفاده می کند سیم الکترومغناطیسی مقاوم در برابر آب، که دارای عملکرد مقاومت آب خوب است. روتور از ساختار قفس سنجاب است. انتهای بالای موتور با یک سوراخ تزریق آب و یک سوراخ خروجی فراهم شده است،و انتهای پایین با یک سوراخ تخلیه آب فراهم شده استقسمت پایین موتور مجهز به یک لگن فشار برای تحمل نیروی محوری پمپ و وزن مرده روتور است.انتهای گسترده گره روتور مجهز به یک ریت رومیزی و یک مهر روغن فریم کشنده برای تشکیل مکانیسم جلوگیری از شن است، که می تواند به طور موثر از ورود رسوب به موتور جلوگیری کند.
موتور سه فاز به ناقل رولینگ و ناقل کششی تقسیم شده است. ناقل کششی دارای آستین گرافیتی با کیفیت بالا و صفحه فشار فولاد ضد زنگ است.که به ترتیب نیروی شعاعی و نیروی محوری پمپ الکتریکی را در هنگام کار تحمل می کنند، با عملکرد پایدار و کیفیت قابل اعتماد. حلقه مهر و موم و کلاه کنترل شن دستگاه مهر و موم موتور را تشکیل می دهند.
مزایای اصلی این موتور عبارتند از: عملکرد قابل اعتماد، دوام، استفاده آسان، قدرت بالا، خرابی کمتر، هزینه های نگهداری پایین. تا زمانی که موتور با آب پر شود، می تواند به طور طبیعی کار کند.
درخواست
با توجه به ساختار خاص آن و آلودگی کمتر به منبع آب، این سری پمپ الکتریکی یک نوع ابزار بلند کردن آب است که با یک ماشین و پمپ در آب کار می کند.می تواند به طور گسترده ای در تخلیه زمین های کشاورزی و آبیاری استفاده شود، آب پاشی آب پاشی، آب بالا بردن چاه، آب مصرفی خانگی، سیستم آب رسانی و فاضلاب ساختمان های صنعتی و غیرنظامی، تغییر مسیر آب در مناطق تپه ای و فاضلاب در مناطق پایین.
3شرایط سرویس پمپ غوطه ور QSP
پمپ الکتریکی باید قادر به کار مداوم در شرایط زیر باشد:
1دمای متوسط نباید بیشتر از + 25 °C باشد.
2ارزش pH محیط بین 6.5 و 8 است.5;
3نسبت حجم ناخالصی های جامد بیش از 0.1٪ و اندازه ذرات بیشتر از 0.2mm نیست؛
4فرکانس قدرت 50 هرتز است، ولتاژ 380 ولت است، و محدوده نوسان ولتاژ 0.9-1.1 برابر ارزش نامی است؛
5عمق غواصي حداقل 0.5 متر است.
نصب و دستورالعمل

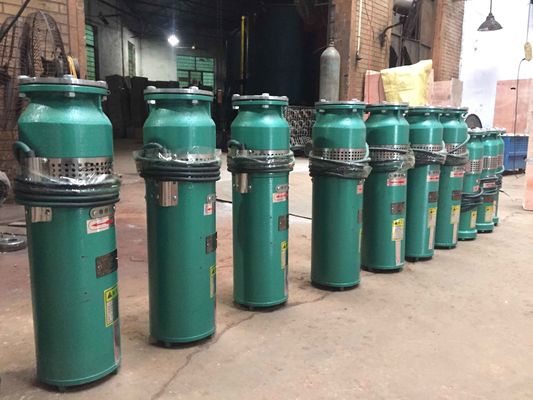

عکس ها

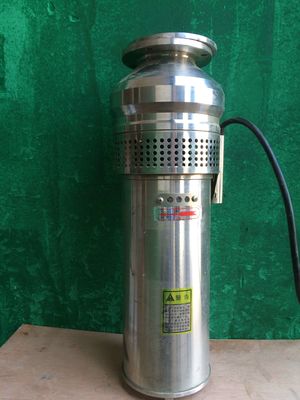

مواد بر روی فولاد

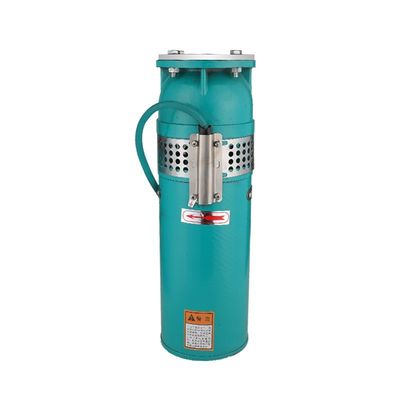

مواد بر روی SS 304
پارامتر
مدل |
جریان م3/ساعت |
سر m |
قدرت kw |
جریان A |
ارتفاع پمپ mm |
قطر بیرونی فلنج mm |
فاصله مرکز فلنج mm |
قطر خروجی mm |
QSP15-10-075 | 15 | 10 | 0.75 | 2.6 | 450 | 150 | 130 | 50 |
QSP10-10-055 | 10 | 10 | 0.55 | 2.2 | 450 | 150 | 130 | 50 |
QSP10-14-0.75 | 10 | 14 | 0.75 | 2.6 | 450 | 150 | 130 | 50 |
QSP15-7-0.55 | 15 | 7 | 0.55 | 2.2 | 450 | 150 | 130 | 50 |
QSP15-14-11 | 15 | 14 | 1.1 | 3.2 | 520 | 156 | 135 | 50 |
QSP40-6-11 | 40 | 6 | 1.1 | 3.2 | 520 | 156 | 135 | 80 |
QSP25-9-1.1 | 25 | 9 | 1.1 | 3.2 | 520 | 156 | 135 | 65 |
QSP25-12-1.5 | 25 | 12 | 1.5 | 4.2 | 520 | 156 | 135 | 65 |
QSP40-9-1.5 | 40 | 9 | 1.5 | 4.2 | 520 | 156 | 135 | 80 |
QSP15-25-2.2 | 15 | 26 | 2.2 | 5.7 | 580 | 150 | 130 | 50 |
QSP25-17-2.2 | 25 | 17 | 2.2 | 5.7 | 580 | 150 | 130 | 65 |
QSP40-12-2.2 | 40 | 12 | 2.2 | 5.7 | 580 | 150 | 130 | 65 |
QSP65-7-22 | 65 | 7 | 2.2 | 5.7 | 580 | 150 | 130 | 90 |
QSP15-34/2-3 | 15 | 34 | 3 | 7 | 650 | 156 | 135 | 50 |
QSP10-54/3-3 | 10 | 54 | 3 | 7 | 680 | 150 | 130 | 50 |
QSP25-25-3 | 25 | 25 | 3 | 7 | 580 | 150 | 130 | 65 |
QSP20-30/2-3 | 20 | 30 | 3 | 7 | 650 | 156 | 134 | 65 |
QSP40-16-3 | 40 | 16 | 3 | 7 | 580 | 168 | 145 | 65 |
QSP50-13-3 | 50 | 13 | 3 | 7 | 580 | 168 | 145 | 90 |
QSP80-7-3 | 80 | 7 | 3 | 7 | 580 | 168 | 145 | 90 |
QSP65-10-3 | 65 | 10 | 3 | 7 | 580 | 168 | 145 | 90 |
QSP100-6-3 | 100 | 6 | 3 | 7 | 580 | 168 | 145 | 90 |
QSP10-72/4-4 | 10 | 72 | 4 | 10.2 | 720 | 150 | 130 | 50 |
QSP40-21-4 | 40 | 21 | 4 | 10.2 | 630 | 168 | 145 | 65 |
QSP20-40/2-4 | 20 | 40 | 4 | 10.2 | 730 | 168 | 145 | 65 |
QSP30-30/2-4 | 30 | 30 | 4 | 10.2 | 730 | 168 | 145 | 65 |
QSP65-13-4 | 65 | 13 | 4 | 10.2 | 630 | 168 | 145 | 90 |
QSP80-12-4 | 80 | 12 | 4 | 10.2 | 630 | 168 | 145 | 90 |
QSP100-9-4 | 100 | 9 | 4 | 10.2 | 630 | 168 | 145 | 90 |
QSP40-28-5.5 | 40 | 28 | 5.5 | 13.4 | 720 | 168 | 145 | 90 |
QSP65-20-55 | 65 | 20 | 5.5 | 13.4 | 720 | 168 | 150 | 90 |
QSP65-18-55 | 65 | 18 | 5.5 | 13.4 | 720 | 168 | 150 | 90 |
QSP100-12-55 | 100 | 12 | 5.5 | 13.4 | 720 | 200 | 172 | 125 |
QSP50-26-5.5 | 50 | 26 | 5.5 | 13.4 | 780 | 168 | 145 | 90 |
QSP80-15-55 | 80 | 15 | 5.5 | 13.4 | 720 | 168 | 150 | 90 |
QSP120-10-55 | 120 | 10 | 5.5 | 13.4 | 720 | 200 | 172 | 125 |
QSP220-5-55 | 220 | 5 | 5.5 | 13.4 | 720 | 200 | 180 | 150 |
QSP20-54/3-55 | 20 | 54 | 5.5 | 13.4 | 870 | 168 | 145 | 65 |
QSP30-40/3-55 | 30 | 40 | 5.5 | 13.4 | 780 | 168 | 145 | 90 |
QSP40-30/2-5.5 | 40 | 30 | 5.5 | 13.4 | 780 | 168 | 145 | 90 |
QSP65-25-7.5 | 65 | 25 | 7.5 | 18.6 | 740 | 168 | 150 | 90 |
QSP100-15-75 | 100 | 15 | 7.5 | 18.6 | 740 | 200 | 172 | 125 |
QSP100-17-7.5 | 100 | 17 | 7.5 | 18.6 | 740 | 200 | 172 | 125 |
QSP250-8-75 | 250 | 8 | 7.5 | 18.6 | 740 | 200 | 180 | 150 |
