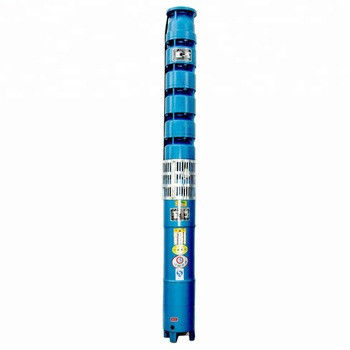

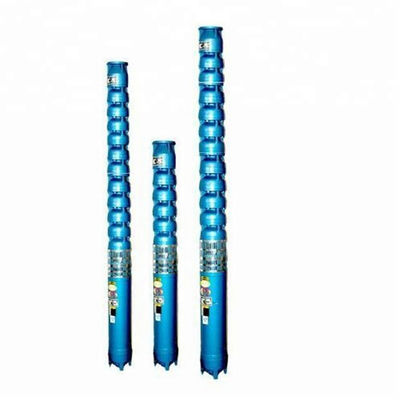

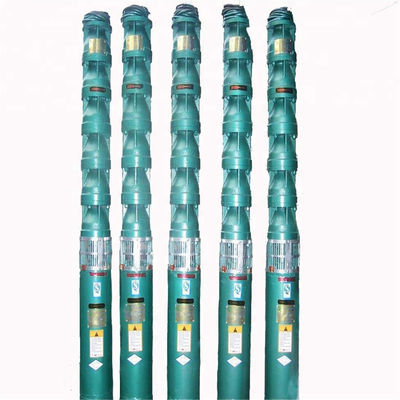

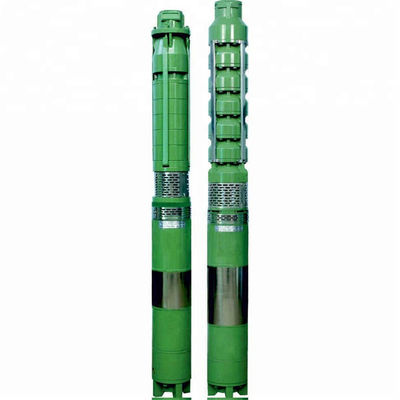

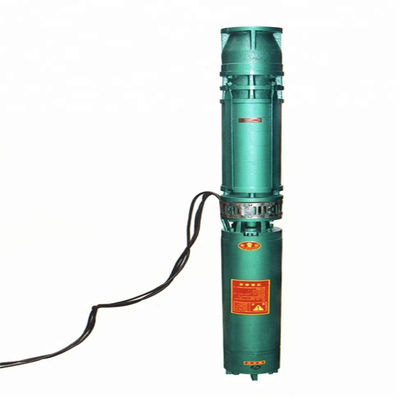

پمپ آب حفاری معرفی
QJ سری پمپ الکتریکی غوطه ور آن را یک ساختار جمع و جور، حجم کوچک، سر و صدا کم، هیچ آلودگی ثانویه، نصب و استفاده از نگهداری آسان، عملیات امن و قابل اعتماد،بهره وری بالا و صرفه جویی در انرژی، نیازی به ساخت اتاق پمپ و غیره. آن را می تواند نصب عمودی و افقی. آن را نیز می توان برای آب باز و به عنوان یک پمپ زمین استفاده می شود. در مقایسه با پمپ های آب زیرزمینی دیگر،اين مزاياي اثر انگشت کوچيک داره، هیچ آلودگی و نشت، استفاده مناسب و نصب و غیره می تواند برای تامین آب و موارد دیگر استفاده شود.ابزار تخلیه.
استفاده از پمپ آب حفاری
پمپ غوطه ور QJ یک محصول صرفه جویی در انرژی است که مطابق با استانداردهای ملی طراحی شده است.همچنین به طور گسترده ای در آبیاری کشاورزی استفاده می شود، آب رسانی و تخلیه شهرها، شرکت های صنعتی و معدن، آب دام و مرغ و ساختمان های بلند در مناطق فلات و کوهستانی، مانند آب فشار.
شرایط کار
1. منبع برق 50 هرتز، 380 ولت سه فاز برق AC
2دمای آب نباید بیش از 20 درجه سانتیگراد باشد.
3مقدار جامد در آب (بر اساس جرم) بیش از 0.01٪ نیست
4ارزش PH آب pH 6.5-8.5
مقدار کلرید در آب بیشتر از 400mg / L نیست
6عمق پمپ الکتریکی غوطه ور بیش از ۷۰ متر نیست.
شرایط اساسی شرایط فوق، مانند استفاده از شرایط فراتر از محدوده فوق، باید به طور خاص برای اطمینان از عملکرد عادی پمپ الکتریکی ساخته شود..
معنی مدل پمپ آب سوراخ
به عنوان مثال:
150QJ10-150
150- متناسب با حداقل قطر (ملی متر) 150
QJ- پمپ غوطه ور چاه (آب گرم)
10-قدرت: 10 متر در ساعت
150-سر: 150 متر
موتور
QJ 250-75
موتور غوطه ور اسينکروني
ساختار فشار بالا
250 - قطر چاه دقیقه ای ((ملی متر)
75 - قدرت موتور ((kw)
ساختار پمپ آب سوراخ
1. پمپ برای نوع جریانی مرکب یا مخلوط; آن را استفاده شده آب روان شده اسب ها; و اتصال با موتور است اتصال سخت. چرخش چرخ چرخ پمپ در نیروی مرکب موتور رانده شده،به طوری که انرژی مایع با تغییر جهت پوسته پمپ برای حمل آب افزایش می یابد. بالای پمپ دارای یک بدن دریچه چک برای جلوگیری از زمان توقف پمپ، به دلیل لوله آب به آسیب آب به قطعات کار.آب می تواند به آرامی از خط لوله رها شود تا از ترک لوله در زمستان جلوگیری شود. (توجه: پمپ کم سر غوطه ور بدون بدن دریچه چک)
2موتور یک ساختار مرطوب نوع مرطوب بسته است. محور استاتور با استفاده از سیم چند لایه ای نایلون ضد آب پلی اتیلن عایق شده است.لوله های راهنما و لوله های فشار با استفاده از مواد آب روانموتور با آب تازه پر می شود تا موتور را خنک کند و لگن ها را روان کند. The bottom of the motor is equipped with a pressure regulating membrane (made of rubber) to adjust the pressure difference between the expansion and contraction of the body of water caused by the temperature rise of the motorدر شیفت بالای موتور مکانیسم کنترل شن برای جلوگیری از ورود رسوب به بدن آب وجود دارد.
پارامترهای پمپ آب سوراخ
|
型 号 规 格 |
流量 (m3/h) |
扬 程 (m) |
转速 (r/min) |
آب بهره وری (٪) |
آب طول دهن (ملی متر) |
适用 井径 (ملی متر) |
额定 توان (kW) |
额定 فشار برق (v) |
额定 برق (الف) |
برق بهره وری (η%) |
توان عدد cosφ |
机组 径 جهت حداکثر اندازه (ملی متر) |
备
.. |
| 100QJ5-16 | 5 | 16 | 2850 | 51 | 40 |
100 فوق |
0.55 | 380 | 2.41 | 51.0 | 0.68 | 96 | |
| 100QJ5-24 | 24 | 0.75 | 2.96 | 55.0 | 0.7 | ||||||||
| 100QJ5-32 | 32 | 1.1 | 3.93 | 59.0 | 0.72 | ||||||||
| 100QJ5-36 | 36 | 1.1 | 3.93 | 59.0 | 0.72 | ||||||||
| 100QJ5-48 | 48 | 1.5 | 4.97 | 62.0 | 0.74 | ||||||||
| 100QJ5-64 | 64 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
| 100QJ5-72 | 72 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
| 100QJ5-88 | 88 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
| 100QJ5-96 | 96 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
| 100QJ8-14 | 8 | 14 | 2850 | 53 | 50 |
100 فوق |
0.75 | 380 | 2.96 | 55.0 | 0.7 | 96 | |
| 100QJ8-21 | 21 | 1.1 | 3.93 | 59.0 | 0.72 | ||||||||
| 100QJ8-28 | 28 | 1.5 | 4.97 | 62.0 | 0.74 | ||||||||
| 100QJ8-32 | 32 | 1.5 | 4.97 | 62.0 | 0.74 | ||||||||
| 100QJ8-42 | 42 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
| 100QJ8-45 | 45 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
| 100QJ8-56 | 56 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
| 100QJ8-63 | 63 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
| 100QJ10-26 | 10 | 26 | 2850 | 54 | 50 |
100 فوق |
1.5 | 380 | 4.97 | 62.0 | 0.74 | 96 | |
| 100QJ10-39 | 39 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
| 100QJ10-55 | 55 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
| 100QJ10-72 | 72 | 4 | 11.96 | 66.0 | 0.77 | ||||||||
| 125QJ5-34 | 5 | 34 | 2850 | 53 | 40 |
125 فوق |
1.5 | 380 | 4.23 | 70.0 | 0.77 | 118 | |
| 125QJ5-51 | 51 | 2.2 | 6.03 | 72.0 | 0.77 | ||||||||
| 125QJ5-68 | 68 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
| 125QJ5-85 | 85 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ5-102 | 102 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ5-119 | 119 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ10-24 | 10 | 24 | 2850 | 60 | 50 |
125 فوق |
1.5 | 380 | 4.23 | 70.0 | 0.77 | 118 | |
| 125QJ10-32 | 32 | 2.2 | 6.03 | 72.0 | 0.77 | ||||||||
| 125QJ10-48 | 48 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
| 125QJ10-56 | 56 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ10-72 | 72 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ10-80 | 80 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ10-104 | 104 | 7.5 | 19.0 | 76.0 | 0.79 |
|
型 号 规 格 |
流量 (m3/h) |
扬 程 (m) |
转速 (r/min) |
آب بهره وری (٪) |
آب طول دهن (ملی متر) |
适用 井径 (ملی متر) |
额定 توان (kW) |
额定 فشار برق (v) |
额定 برق (الف) |
برق بهره وری (η%) |
توان عدد cosφ |
机组 径 جهت حداکثر اندازه (ملی متر) |
备
.. |
| 125QJ10-120 | 10 | 120 | 2850 | 60 | 50 |
125 فوق |
7.5 | 380 | 19.0 | 76.0 | 0.79 | 118 | |
| 125QJ10-136 | 136 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
| 125QJ15-26 | 15 | 36 | 2850 | 63 | 50 |
125 فوق |
2.2 | 380 | 6.03 | 72.0 | 0.77 | 118 | |
| 125QJ15-39 | 39 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
| 125QJ15-46 | 46 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ15-52 | 52 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ15-59 | 59 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ15-65 | 65 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ15-78 | 78 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ15-91 | 91 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ15-104 | 104 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
| 125QJ20-16 | 20 | 16 | 2850 | 64 | 50 |
125 فوق |
2.2 | 380 | 6.03 | 72.0 | 0.77 | 118 | |
| 125QJ20-24 | 24 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
| 125QJ20-32 | 32 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ20-40 | 40 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ20-48 | 48 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ20-56 | 56 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ20-64 | 64 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ20-72 | 72 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ20-80 | 80 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
| 125QJ25-12 | 25 | 12 | 2850 | 64 | 65 |
125 فوق |
2.2 | 380 | 6.03 | 72.0 | 0.77 | 118 | |
| 125QJ25-18 | 18 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
| 125QJ25-24 | 24 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ25-30 | 30 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ25-36 | 36 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ25-48 | 48 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ25-60 | 60 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
| 125QJ32-24 | 32 | 24 | 2850 | 64 | 80 |
125 فوق |
4 | 380 | 10.53 | 74.0 | 0.78 | 118 | |
| 125QJ32-30 | 30 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ32-42 | 42 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ32-54 | 54 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
| 150QJ5-100 | 5 | 100 | 2850 | 58 | 40 | 150 | 3 | 380 | 7.9 | 74.0 | 0.78 | 143 |
|
型 号 规 格 |
流量 (m3/h) |
扬 程 (m) |
转速 (r/min) |
آب بهره وری (٪) |
آب طول دهن (ملی متر) |
适用 井径 (ملی متر) |
额定 توان (kW) |
额定 فشار برق (v) |
额定 برق (الف) |
برق بهره وری (η%) |
توان عدد cosφ |
机组 径 جهت حداکثر اندازه (ملی متر) |
备
.. |
| 150QJ5-150 | 5 | 150 | 2850 | 58 | 40 |
150 فوق |
4 | 380 | 10.25 | 75.0 | 0.79 | 143 | |
| 150QJ5-200 | 200 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ5-250 | 250 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ5-300 | 300 | 9.2 | 22.12 | 78.0 | 0.81 | ||||||||
| 150QJ10-50 | 10 | 50 | 2850 | 63 | 50 |
150 فوق |
3 | 380 | 7.9 | 74.0 | 0.78 | 143 | |
| 150QJ10-66 | 66 | 4 | 10.25 | 75.0 | 0.79 | ||||||||
| 150QJ10-78 | 78 | 4 | 10.25 | 75.0 | 0.79 | ||||||||
| 150QJ10-84 | 84 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ10-91 | 91 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ10-100 | 100 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ10-128 | 128 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ10-150 | 150 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ10-200 | 200 | 11 | 26.28 | 78.5 | 0.81 | ||||||||
| 150QJ10-250 | 250 | 13 | 30.87 | 79.0 | 0.81 | ||||||||
| 150QJ10-300 | 300 | 15 | 35.62 | 79.0 | 0.81 | ||||||||
| 150QJ15-33 | 15 | 33 | 2850 | 63 | 50 |
150 فوق |
3 | 380 | 7.9 | 74.0 | 0.78 | 143 | |
| 150QJ15-42 | 42 | 4 | 10.25 | 75.0 | 0.79 | ||||||||
| 150QJ15-50 | 50 | 4 | 10.25 | 75.0 | 0.79 | ||||||||
| 150QJ15-60 | 60 | 5.5 | 13.74 | 76 | 0.8 | ||||||||
| 150QJ15-65 | 65 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ15-72 | 72 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ15-81 | 81 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ15-90 | 90 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ15-98 | 98 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ15-106 | 106 | 9.2 | 22.12 | 78.0 | 0.81 | ||||||||
| 150QJ15-114 | 114 | 9.2 | 22.12 | 78.0 | 0.81 | ||||||||
| 150QJ15-130 | 130 | 11 | 26.28 | 78.5 | 0.81 | ||||||||
| 150QJ15-146 | 146 | 13 | 30.87 | 79.0 | 0.81 | ||||||||
| 150QJ15-162 | 162 | 13 | 30.87 | 79.0 | 0.81 | ||||||||
| 150QJ15-180 | 180 | 15 | 35.62 | 79.0 | 0.81 | ||||||||
| 150QJ20-26 | 20 | 26 | 2850 | 64 | 50 |
150 فوق |
3 | 380 | 7.9 | 74.0 | 0.78 | 143 | |
| 150QJ20-33 | 33 | 3 | 7.9 | 74.0 | 0.78 |
