مجموعه پمپ تقویت کننده آتش با کیفیت بالا

مزیت فنی:
1. استاندارد اروپایی BS EN733/DIN24255 عملکرد و ابعاد
2. طراحی عقب نشینی، بدون ایجاد مزاحمت برای بدنه پمپ و خطوط لوله هنگام سرویس.
3. همه مدل ها فقط از 3 نوع شفت پمپ و پوشش بلبرینگ استفاده می کنند، قطعات را قابل تعویض می کند.
4. پروانه طراحی شده است، ورودی بزرگ شده است، بدون گرداب، پمپ آب NPSH را به طور موثر کاهش می دهد، که باعث می شود پمپ با نویز کم کار کند.
5. پوشش بدنه و پوشش از پوشیدن ساختار حلقه گردن، که نگهداری پمپ را آسان می کند، باعث می شود قطعات طولانی تر کار کنند.حلقه مهر و موم قابل تعویض، باعث می شود پمپ در مدت زمان طولانی به طور موثر کار کند
ساخت پمپ:
1. غیر خود پرایمینگ، تک مرحله ای، تک مکش، افقی، مکش محوری و تخلیه رادیکال، بدنه پمپ توسط پایه ثابت می شود.
2. از گهواره یاتاقان استفاده کنید، که می تواند یاتاقان را جهت دهی کند، از لرزش رادیکال جلوگیری کند، استحکام بخش دوار را بهبود بخشد.
3. شفت فشرده، از یاطاقان غلتکی روغن کاری شده گریس بیشه عمیق استفاده کنید
4. پمپ و موتور را با کوپلینگ نیمه انعطاف پذیر وصل کنید
5. از مهر و موم مکانیکی پوشیدنی استاندارد استفاده کنید.
6. موتور TEFC، اندازه مطابق با استاندارد IEC، نوع نصب B3 است

مجموعه پمپ آتش نشانی گریز از مرکز چند مرحله ای چدنی NFPA20

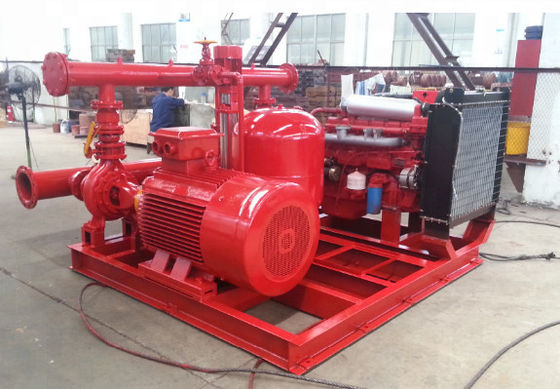

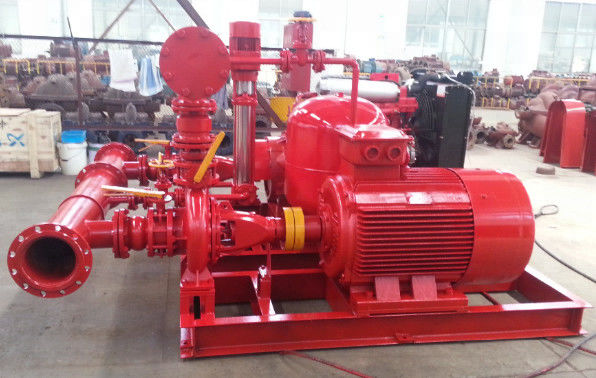

سری EDJ یک مجموعه پمپ آتش نشانی بسته بندی شده است، به طور کلی یک سیستم تامین آب آتش نشانی اتوماتیک است که از یک پمپ اصلی (که توسط موتور الکتریکی هدایت می شود)، یک پمپ ایستاده (با موتور دیزل) و یک پمپ جوکی تشکیل شده است. این مدل مجهز به یک پمپ است. کنترلر جداگانه یا کنترل کننده ای که به اسکید متصل است، این بسته همچنین حاوی دریچه های تخلیه، هدر معمولی و لوازم جانبی است.


2. اصل کار

به طور کلی فشار شبکه خط لوله بین فشار پایین P1 و فشار قوی P2 است. زمانی که فشار فوق کمتر از P1 باشد، پمپ نگهدارنده فشار به طور خودکار شروع به کار می کند و متوقف نمی شود تا زمانی که فشار به تدریج به P2 افزایش یابد. به دلیل نشتی شبکه خط لوله فشار آن به تدریج به P1 کاهش می یابد و سپس پمپ نگهدارنده فشار دوباره به طور خودکار شروع به کار می کند. با چنین فرآیند مکرری، فشار شبکه خط لوله همیشه بین P1 و P2 حفظ می شود. زمانی که فشار شبکه خط لوله نمی تواند حفظ شود. بین P1 و P2 (به عنوان مثال، زمانی که مصرف آب بسیار افزایش می یابد) و به حداقل فشار P3 کاهش می یابد، الکتروپمپ به طور خودکار شروع به کار می کند و فشار به Pw افزایش می یابد و نیاز به تامین آب آتش نشانی را برآورده می کند. خاموش می شود یا پمپ الکتریکی از کار می افتد، فشار از P3 به فشار نهایی P4 کاهش می یابد. سپس مجموعه پمپ دیزل به طور خودکار شروع به کار می کند و فشار به Pw افزایش می یابد و نیاز به تامین آب آتش نشانی را برآورده می کند. پمپ برقی یا دیزلی باید پس از قضاوت انسان به صورت دستی متوقف شود (به جز سوئیچینگ خودکار).

3. اطلاعات هر پمپ (E+D+J) و اطلاعات کنترلر

.پمپ موتور دیزل

پمپ چند مرحله ای افقی گریز از مرکز می باشد.

نرخ جریان: 3.75-500 m3/h
سرعت چرخش: 1450 دور در دقیقه، 2950 دور در دقیقه
سر: 19-650 متر
قدرت: 2.2kw-1050kw
کالیبر: 40-250 میلی متر
محدوده دمای عملیاتی ≤ 105 ℃

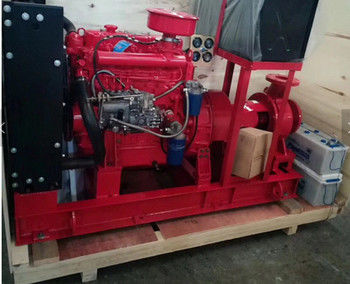

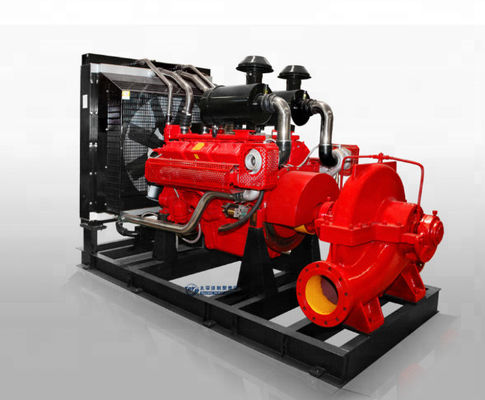

موتور دیزل روی پایه با لنت های لاستیکی ضد لرزش ثابت می شود و پمپ مستقیماً از طریق کوپلینگ انعطاف پذیر به موتور دیزل کوپل می شود، با توجه به توان خروجی موتور سیستم الکتریکی، موتور دیزل می تواند کامینز، دوتز، پرکینز باشد. و سایر موتورهای مارک چین (شانگچای، یوچای، غیره) و از دینام، موتور راه اندازی، سیستم سوخت، سیستم روغن کاری، سیستم اگزوز و غیره تشکیل شده است.

پمپ موتور الکتریکی و پمپ جوکی

پمپ الکتریکی یک پمپ چند مرحله ای افقی است، ما همچنین می توانیم پمپ مکش انتهایی و پمپ کیس تقسیم را انتخاب کنیم، دقیقاً مطابق با نیاز مشخصات پمپ مشتری.

موتور از نوع صنعتی قفس سنجابی و پایه دار مناسب برای 3 فاز با توان شیلنگ مورد نیاز می باشد.

مشخصات پمپ Jockey بر اساس مشخصات موتور دیزل و موتور الکتریکی پمپ انتخاب می شود.

اطلاعات کنترلر

کنترل کننده رایج از فولاد ملایم و پودر اپوکسی با پوشش رنگ قرمز ساخته شده است.شناسه محفظه دارای رتبه IP 54 و دارای تمامی کنترل های مورد نیاز مطابق با استانداردهای قابل اجرا (NFPA) است.

راه‌اندازی دستی: اگر با سوئیچ سه طرفه 2# مشکی روی حالت پانل کنترل برای موقعیت دستی تنظیم شده باشد، می‌توانید از دکمه استارت دستی و دکمه توقف دستی برای کنترل روشن یا توقف پمپ موتور دیزل استفاده کنید. .هنگامی که سوئیچ سه طرفه مشکی به موقعیت "توقف" می رسد، پمپ دیزل نمی تواند کار کند.

راه اندازی خودکار: اگر با کلید سه طرفه مشکی روی حالت پانل کنترل برای موقعیت «خودکار» تنظیم شود، یک سیگنال هشدار آتش موثر برای کنترل شروع یا توقف پمپ دیزل دریافت می کند.از طریق کنترل‌کننده‌های فشار روی لوله خروجی مشترک برای دستیابی به کنترل فشار، ابتدا از دو خط سیگنال مربع 1.5 اینچی برای اتصال بین کنتاکت‌های کنترل‌کننده فشار که معمولاً باز هستند و ترمینال کابینت کنترل 111 و 127 استفاده کنید. سپس یک خط سیگنال پایین تنظیم کنید. مقدار و فشار بالا برای کنترل کننده فشار برای رسیدن به ولتاژ پایین برای شروع پمپ و فشار بالا برای توقف پمپ.در آخر، اگر پمپ اصلی الکتریکی اضافه بار باشد، پمپ موتور دیزل روشن می شود.
